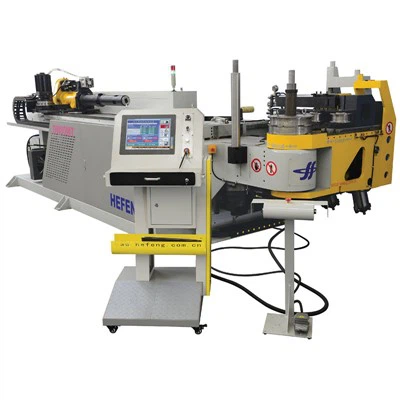

Visoka preciznost potpuno automatski savijač cijevi
Sastav sustava i glavne funkcije upravljačkog sustava su sljedeći:
1.UAUTOMATSKA FUNKCIJA ZAKONSKIH ZAŠTITE.
2.Software i hardver za sigurnosni položaj prednjeg i stražnjeg ograničenja
3. To može biti jedno-koračni/mikro-koračni rad, veza ili neovisan za svaku komponentu prilikom ručnog rada; prikladno za testiranje i uklanjanje pogrešaka.
4.USB disk. Program za obradu može biti izlaz na U Disk ili unos s U diska u stroj; U disk se može koristiti za prijenos programa obrade između više strojeva i uredskih računala. Lako je klasificirati, pronaći, dodijeliti radnike i lako upravljanje proizvodnjom.
DW66CNC-MTDR 3D stroj za savijanje s jednim glavom kontroliran mikroračunalom, rotiranjem, hranjenjem, savijanjem, vodoravnim, okomitim 5 osi je servo pogon, chines/engleski natpis, rad razgovora s man-mahinima, može saviti bilo koju kutnu cijev, koristiti hidrauličku stezaljku.
Glavni tehnološki parametri
|
(40kg/mm2)MaksimumKapacitet |
Φ63,5 '2,5 mm |
|
Maksimum Polumjer savijanja |
R 40-250 mm |
|
Maksimum SavijanjeAkalup |
185 stupnjeva |
|
DIFFERENT između dva radijala |
75 mm |
|
Kalup Diskaz |
90 mm |
|
Maksimum Kroz učinkovitu udaljenost |
3000 mm |
|
Visina rada |
1200 mm |
|
Visina središnje linije kalupa |
65 mm |
|
Maksimum Brzina savijanja |
87 stupnjeva /s |
|
SavijanjeTočnost |
± 0. 1 stupanj |
|
MaksimumFEED brzina |
833 mm/s |
|
HranitiTočnost |
± 0. 1mm |
|
MaksimumBrzina zakretanja |
385 stupnjeva /s |
|
RotiratiTočnost |
± 0. 1 stupanj |
|
Motor sustava tlaka nafte |
11kW |
|
Totalna snaga |
32.5kW |
|
Maksimum Pritisak |
120kgf/cm2 |
|
Kapacitet spremnika za gorivo |
350L |
|
Širina stroja |
1800 mm |
|
Visina stroja |
1650 mm |
|
Dužina stroja |
5300 mm |
|
Mašina |
5000kg |
Upozorenje!
- Bez odobrenja Hefeng Mechanical Making Co., Ltd (u daljnjem tekstu, HEFENG nazvamo nakratko), nemojte mijenjati sustav i dodatak strojeva.
- Ako unesete promjene na stroju bez Hefengovog odobrenja, Hefeng će vam oduzeti pravo jamstva i druga povezana prava.
- Da biste bili sigurnost operatera, nemojte mijenjati sigurnosni sustav strojeva i električni elektroenergetski sustav.
- Da biste izbjegli oštećenje stroja i opasnost od operatera, pažljivo pročitajte priručnik prije nego što upravljate ili instalirate stroj.
- Nemojte poslati ovaj priručnik ili kopiju ovog priručnika bilo kojoj tvrtki, zabavi ili pojedincu.
